Захист електродвигуна INT69 SE-B1 / B2 SE-E1

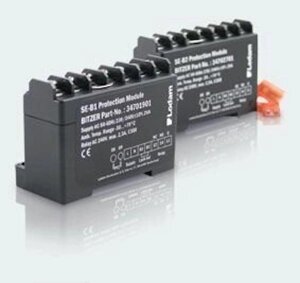

Захист електродвигуна INT69 SE-B1 / B2 SE-E1 від компанії ТОВ "Грін Фрост - фото 1
4 602 ₴
В наявності

Доставка

 Самовивіз в м. КиївБезкоштовно
 Нова ПоштаЗа тарифами перевізника
 Делівері200 ₴
 SAT200 ₴
Детальніше про доставку

Оплата

 Післяплата
 Оплата під час самовивезення по м. Київ
 Оплата за реквізитами на розрахунковий рахунок

Опис

осевые вентиляторы MAER FAN MOTORS производства Китай. Эвропейского качества.

Большой ассортимент 200мм, 250мм, 300мм, 315мм, 330мм, 350мм, 400мм, 450мм, 500мм, 550мм, 630мм, 710мм, 800мм, 900мм.

Подбор, техническая консультация, наличие на складе, доставка, гарантия.




Защита электродвигателя Kriwan INT 69, SE-B1, SE-B2, SE-E1, компрессора Frascold, Copeland, Bitzer Maneurop, Danfoss Performer

Электронная система защиты, используемая в спиральных холодильных компрессорах с электродвигателями мощностью от 7,5 до 15,0 л.с. маркируется буквой ‛W“, стоящей на втором месте в обозначении кода электродвигателя. В этой системе используется зависимость сопротивления термисторов от температуры (РТС-сопротивление), что позволяет определить собственно температуру обмотки. Цепочка из четырех термисторов, соединенных последовательно, размещена в обмотке электродвигателя так, чтобы температура термисторов соответствовала температуре обмотки.
Электронный модуль тепловой защиты INT 69 SCY фирмы Kriwan требуется для контроля сопротивления и отключения контрольного реле в зависимости от сопротивления термисторной цепочки. Три термистора (по одному в каждой обмотке – эти компрессоры всегда 3-фазные), устанавливаемые в верхней части статора вблизи всасывающего патрубка, имеют настройку на предельную температуру +140°С. Четвертый термистор размещается на статоре в нижней части, погруженной в масло, и имеет защитную настройку на +80°С. Пятый термистор, размещенный непосредственно в нагнетательном окне неподвижной спирали и являющийся нагнетательным термостатом, настроен на отключение компрессора при температуре свыше +140°С. Все защитные термисторы соединены последовательно и подключены к контрольной цепи электронного модуля INT 69 SCY (в американских моделях компрессоров можно встретить также защитные модули других фирм, по сути выполняющие те же функции).

Когда суммарное сопротивление термисторной цепочки достигает величины отключения (при +80°С для одного и при +140°С для других), модуль размыкает цепь управления и отключает компрессор. После того, как цепь термисторов достаточно охладится, общее сопротивление падает до величины повторного включения, но сам модуль позволит запустить компрессор не ранее, чем через 30 мин.

Модуль INT 69 SCY также предусматривает контроль правильной последовательности фаз L1, L2, L3 питающего напряжения. Трехфазный источник питания должен быть подсоединен в соответствии с правильной последовательностью фаз, что обеспечит правильный пуск и работу компрессора. При потере одной из фаз модуль INT 69 SCY отключает компрессор, активируя задержку по времени (5 мин). Если нормальное питание возобновляется, то он продолжает работать, если фазы нет, модуль продолжает блокировать повторное включение компрессора. После 10 попыток запустить компрессор, модуль блокирует его включение, а повторно запустить его можно только при восстановлении подачи нормального электропитания. По маркировке легко можно определить, какой тип защиты используется в данном конкретном компрессоре.

Поршневые компрессоры:
Вместо электронных защитных устройств INT69VS/INT69UL, которыми раньше оснащались компрессоры от 4Z-8.2 до 6F-50.2, тандем-компрессоры от 44J-26.2 до 66F-100.2, а также вместо устройств INT69V/7-II, которыми раньше оснащались компрессоры от 2KC-05.2 до 4CC-9.2 и от 8GC-50.2 до 8FC-70.2,  тандем-компрессоры от 22EC-4.2 до 44CC-18.2 в настоящий момент применяются электронные защитные устройства SE-B1 и SE-B2. Устройством SE-B1 оснащаются компрессоры от 2KC-05.2 до 4NC-20.2. Устройством SE-B2 оснащаются компрессоры от 4J-13.2 до 8FC-70.2. Новые и старые защитные устройства полностью взаимозаменяемые.

Винтовые компрессоры:
Полугерметичные винтовые компрессоры серии HS/OS53, HS64, HS/OS74 и HS/OS85 оснащаются новыми защитными устройствами SE-E1. Все компактные винтовые компрессоры серий CSH и CSW также оснащаются защитными устройствами SE-E1.
Для контроля циркуляции масла в установках с полугерметичными и открытыми винтовыми компрессорами предполагается использовать новое защитное устройство SE-B2 вместо используемого ранее устройства INT69VS.
Герметичные винтовые компрессоры VSK серии, как и прежде, оснащаются защитными устройствами INT69VSY-II до особого извещения.


Есть вопросы? Звоните нам – будем рады ответить. тел. 095-175-15-91

Характеристики

Виробник
Kriwan
Країна виробництва
Німеччина
Тип
контрольно-розподільний блок
